BioCore QC臺式細胞生物反應器（玻璃）

更新時間:2020-11-03 11:01:28    點擊次數：次


產品詳情

BioCore QC臺式細胞生物反應器(玻璃)

型號：QC-2/5/7/15

應用：

哺乳動物細胞、昆蟲細胞　　　　　　

懸浮細胞培養

微載體貼壁細胞培養

疫苗、重組蛋白和抗體工藝開發及培養基優化


BioCore QC 臺式細胞生物反應器采用了最新的機械

加工、制造工藝，滿足用戶懸浮細胞培養和貼壁細胞

培養的需求，并且符合cGMP、FDA要求。


BioCore QC系列生物反應器工作體積有

2L、5L、7.5L、15L四種規格，可以用于動物細胞、

昆蟲細胞、植物細胞的批次培養和連續培養；配置推

進式攪拌槳（PITCHED BLADE）、 固定床式攪拌

槳，適合懸浮細胞、微載體和片狀載體培養。

性能特點

1、采用10英寸顯示屏及西門子PLC系統作為控制系統，可靠、穩定。

2、PH控制的酸堿補加轉換，利用時間結合細胞培養中生長狀態的情況自動判斷和切換，防止補酸或補堿中由于過沖產生的酸堿

3、相互兌加，有效防止滲透壓升高。

4、溶氧控制精確，采用自編的PID控制功能，偏差在±1%。

5、采用金屬電加熱膜片結合PID控制，精確控制培養溫度。

6、選用高品質部件（梅特勒/漢密爾頓電極、松下/施耐德電機、西門子控制器、Watson-Marlow蠕動泵等）確保反應器質量。

7、可選用不同形式攪拌槳（推進式攪拌槳、提升式攪拌槳、固定床攪拌槳）以滿足不同細胞培養要求。

8、參數控制采用硬件和軟件濾波，保證參數的穩定可靠。

9、316L不銹鋼罐蓋及組件電拋光后采用特殊處理，可以防腐蝕，易清潔。

10、參數采用配方功能，方便參數的儲存和調用。

11、Watson-Marlow 114 可編程可調速蠕動泵可以在加酸或堿、補料、消泡之間任意指定。

12、安裝簡單方便，插電和通氣即可使用，參數可圖形化顯示，簡單易學。

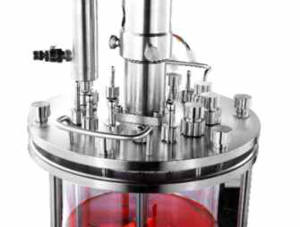

罐體接口及接頭


微載體培養和自由懸浮培養

推進式攪拌槳

性能特點:

★ 具有低剪切力、混合效果良好，滿足自由懸浮和微載體貼壁細胞培養。

★ 配置有連續收獲和灌流的換液管，可以滿足連續培養條件下細胞密度1000萬/毫升的體積流量的要求。

★ 無氣泡通氣裝置，消除氣泡對培養細胞和過程的影響。

★ 可選微孔通氣或小孔通氣。

★ 接口預留數量充足，滿足各種培養要求。

★ 攪拌速度可以按不同方式級聯，滿足不同培養時間的要求。

★ 控制系統對故障和限定自動報警，便于維修和使用。

★ 可實現多級培養，快速放大至生產規模。


片狀載體培養

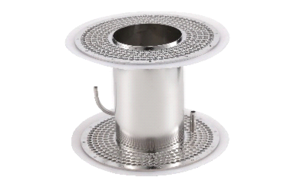

固定床攪拌槳

固定床生物反應器是模擬細胞靜止生長的環境條件，為細胞提供一個類似于轉

瓶培養的環境，同時對于培養的條件,如PH\DO\溫度可以進行有效的控制，為

細胞的生長提供一個良好的生長環境條件，達到高細胞密度培養的目的，為提

高產量創(chuàng )造條件。



性能特點:

細胞在固定床中培養時，細胞進入片狀聚酯片內，處于相對靜止狀態，各種營養物質通過液體的流動傳送到生長細胞，消除了攪拌槳的剪切力對細胞的傷害，有利于細胞的生長

片狀載體采用立體結構，有利于營養物質和氧的傳遞和交換

深層微孔直接通氣，氧傳遞充分，保證高密度培養：氣泡與細胞不直接接觸，消除氣泡對細胞的傷害

細胞在纖維載體內部生長，有良好的群體反應，接種密度低

適用于貼壁細胞

適用于無血清培養，長時間連續灌流，容易實現連續培養，長時間收獲細胞代謝產物

細胞貼附在聚酯片中，與液體分開，有利于產品物質的收獲

液體可以從上至下，也可以從下而上，全面利用載體表面積，提高培養密度9放大采用CFD計算結合生理特征參數，確保放大可靠、可行

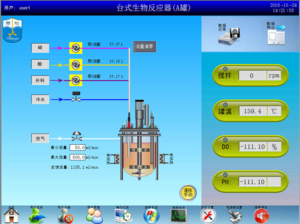

控制系統

Biocore QC 臺式生物反應器在PLC控制器上開發的控制程序，具有穩定、可靠、靈活的特點：

1、加熱、PH、DO和攪拌相關聯，消除局部的過熱、過酸和溶氧的傳遞效率低，保證罐內各個參數的均一性

2、PH控制采用通入CO2或添加堿進行控制，CO2和堿的加入在一定時間內是聯鎖，防止過多的加入CO2和堿而造成培養液滲透壓的變化，從而影響細胞的生長

3、DO控制采用步進控制方式和PID控制方式，溶氧的控制精度在±1%

4、控制操作簡單、直觀，易學易用，靈活性高

5、手動操作和自動操作可以自由選擇，手動操作優先自動操作，用戶可以根據需要靈活干預某一環節控制過程，達到特定的培養要求

6、用戶管理采用三級權限管理，不同用戶擁有不同操作權限，防止參數篡改

7、系統可以根據用戶要求采用電子簽名，符合GMP要求


技術參數
型號：QC-2/5/7/15

罐體 總體積 2L 5L 7.5L 15L
工作體積 0.5-1.5L 1.5-3.5L 2-5L 4-11L
徑高比 1:1.8
材料 硼硅玻璃
頂蓋 PH/DO/接種/移液/溫度/移位/補料等各種接口
制造標準 ISO
攪拌 方式 頂攪拌，機械驅動，伺服電機，PID控制
顯示 數顯，±1rpm
攪拌速度 20～300rpm
攪拌槳 固定床式攪拌槳、推進式攪拌槳、提升式攪拌槳
檢測探頭 PH 梅特勒/漢密爾頓，0～12，PID控制，精度：±0.01，與堿、CO2級聯
DO 梅特勒/漢密爾頓，0～200%，PID控制，精度：±1%，與O2、N2、Air、流量、轉速級聯
液位 不銹鋼探頭、PID控制
溫度 PT100，PID控制，數顯，±0.1℃
氣體控制 流量測定 熱質氣體質量流量控制器，通氣量0.1～1L/min
氣體 四氣體控制系統（N2、O2、CO2、Air），電磁閥控制
進氣過濾器 37mm0.2u，聚四氟乙烯
尾氣過濾器 51mm0.2u，聚四氟乙烯
尾氣冷凝器 316L不銹鋼
液體流加 蠕動泵 功能固定；轉速：30rpm,0～100% 利用占空比控制
溫度 控制方式 PID，在電加熱膜作用下完成溫度調節
控溫精度 顯示精度：0.1℃，控制精度：±0.1℃
控溫范圍 環境溫度以上5℃～65℃
罐體尺寸 總體尺寸   310*695mm 310*695mm 360*736mm
滅菌尺寸   310*650mm 310*650mm 360*690mm
滅菌方式 高壓滅菌鍋離線滅菌
控制系統 西門子PLC系統，細胞培養專用程序
數據記錄 人機界面，曲線記錄，電子簽名選配遠程監視（選配），遠程控制（選配）
水、電、氣要求 冷卻水壓力：最大1kg，粗濾50um
電源：220V，50HZ，10Amps
輸入氣體壓力：2KG，外接壓力表和調節器
擴展單元 尾氣CO2/O2分析儀；Biomass在線濁度傳感器；葡萄糖濃度在線檢測，補料稱重等
